■ Cours Complet — Mécanique Moteur Thermique16 Chapitres · Du piston aux alternatives
// Sciences de l'ingénieur · Édition complète
MÉCANIQUEMOTEUR
Des premiers principes de la combustion aux architectures moteur, du cycle quatre temps aux alternatives qui ont failli changer l'histoire — tout ce qu'il faut savoir sur les moteurs thermiques, en un seul cours.
16Chapitres
4Temps du cycle
800°CTemp. combustion
6Moteurs alternatifs
I
Partie I
LES FONDAMENTAUX & LE CYCLE MOTEUR
01
Thermodynamique de base
LES BASES DE LA COMBUSTION
Un moteur thermique est une machine qui convertit l'énergie chimique d'un carburant en énergie mécanique — c'est-à-dire en rotation d'un arbre moteur(un axe métallique en sortie du moteur, relié via la transmission à vos roues — l'équivalent du pédalier sur un vélo). Inventé au XIXᵉ siècle, ce principe équipe encore aujourd'hui plus de 1,4 milliard de véhicules dans le monde — et reste de loin la technologie de traction dominante.
La combustion est une réaction chimique entre un carburant (des hydrocarbures : essence, gazole, éthanol…) et un comburant (l'oxygène contenu dans l'air aspiré). Cette réaction libère une énergie considérable sous forme de chaleur et de gaz en expansion rapide. C'est cette expansion, confinée dans un cylindre, qui pousse le piston et génère la puissance mécanique. Mais pour que la combustion soit complète et efficace, les deux ingrédients doivent être mélangés dans des proportions très précises : trop de carburant, et une partie brûle mal (fumée noire, surconsommation) ; pas assez, et la flamme est trop pauvre pour libérer toute son énergie. Ce dosage optimal s'appelle le rapport stœchiométrique, présenté dès la première sous-section ci-dessous.
Le triangle du feu — les 3 conditions pour qu'une combustion démarre
Pour qu'un feu s'allume, trois éléments doivent être réunis simultanément. Retirez-en un seul, et la combustion s'arrête. C'est le principe du triangle du feu :
🔥
Carburant Essence, gazole, éthanol… La matière qui brûle
💨
Comburant Oxygène de l'air 21% de l'air ambiant
⚡
Source d'inflammation Étincelle (bougie) ou chaleur (compression Diesel) L'énergie d'activation
💡 Et le dosage dans tout ça ?
Le triangle du feu dit seulement si la combustion peut démarrer. Mais pour qu'elle soit efficace — qu'elle libère le maximum d'énergie avec le minimum de déchets — il faut une quatrième condition : les proportions entre carburant et comburant doivent être exactement les bonnes. C'est le rôle du rapport stœchiométrique — développé immédiatement ci-dessous.
Le dosage carburant/air — le rapport stœchiométrique
Pour brûler correctement, la flamme a besoin d'un dosage précis entre le carburant et l'air (qui contient l'oxygène). Trop de carburant ? La flamme étouffe faute d'oxygène. Trop peu ? Elle est trop faible pour libérer toute son énergie. Il existe une proportion idéale appelée rapport stœchiométrique — du grec stoicheion (élément) et metron (mesure).
🔥 L'analogie du barbecue
Imaginez allumer un barbecue. Trop peu de charbon (carburant pauvre) : la flamme est maigre, timide. Trop de charbon entassé (carburant riche) : l'air ne passe plus, ça fume noir. La quantité parfaite avec un bon tirage d'air = combustion propre et complète. Le moteur cherche exactement ça à chaque injection.
Le rapport Air/Carburant (AFR) selon le carburant
L'AFR (Air-Fuel Ratio) indique combien de kilos d'air sont nécessaires par kilo de carburant pour une combustion parfaite. Pour l'essence courante, ce chiffre magique est 14,7 : 1 — soit 14,7 kg d'air pour 1 kg d'essence.
Carburant
AFR idéal
Ce que ça signifie concrètement
Visualisation
🔴 Essence (SP95/SP98)
14,7 : 1
14,7 kg d'air pour 1 kg d'essence — la référence universelle
🟢 Gazole (Diesel)
14,5 : 1
Très proche de l'essence. Le Diesel utilise toujours un excès d'air en pratique (λ > 1)
🔵 GPL (gaz de pétrole)
15,5 : 1
Le GPL est moins dense en énergie, il a besoin de plus d'air proportionnellement
🌽 E85 (Éthanol 85%)
9,8 : 1
L'éthanol contient déjà de l'oxygène dans sa molécule — moins d'air extérieur nécessaire. C'est pourquoi les moteurs E85 doivent être recalculés
Le facteur Lambda (λ) — la mesure universelle du dosage
Plutôt que de jongler avec des chiffres différents selon le carburant, les ingénieurs utilisent une mesure universelle : le facteur Lambda (λ, lettre grecque). C'est simple :
λ = Air réellement aspiré ÷ Air théoriquement nécessaireFACTEUR LAMBDAλ = 1 → dosage parfait (stœchiométrique) · λ < 1 → trop de carburant (mélange riche) · λ > 1 → pas assez de carburant (mélange pauvre)
Le calculateur ci-dessous vous permet de comprendre ce que ressent le moteur à chaque valeur de lambda :
// Simulateur de richesse du mélange — glissez pour explorer
λ 0,7 — Très richeRicheλ 1,0 — IdéalPauvreλ 1,3 — Très pauvre
λ 1,00
Stœchiométrique — Dosage parfait
C'est l'équilibre parfait : tout le carburant brûle, tout l'oxygène est consommé. Le catalyseur fonctionne à son rendement maximum. C'est la cible permanente du calculateur moteur en fonctionnement normal.
Quand le moteur joue avec λ en pratique
λ ≈ 0,5
Démarrage à froid Enrichissement max pour démarrer
Croisière économique Légèrement pauvre = moins de conso
💡 Le lien avec la fumée d'échappement
La couleur de la fumée révèle le lambda : fumée noire → λ trop bas (trop riche, carburant qui n'a pas brûlé). Pas de fumée visible → combustion correcte. Fumée blanche permanente → problème différent (liquide de refroidissement). La sonde lambda surveille en permanence ces niveaux et corrige l'injection en temps réel.
La puissance et le couple
Le couple (Nm) : c'est la force de rotation que le moteur exerce sur son arbre moteur — imaginez-le comme la poigne du moteur sur l'axe. C'est ce qui vous « pousse dans le siège » au démarrage, et ce qui permet de tracter une remorque lourde sans peine. Un Diesel produit un très fort couple dès les bas régimes, d'où son usage dans les véhicules de charge.
La puissance (kW ou ch) : c'est la quantité d'énergie produite chaque seconde — ce qui définit la vitesse de pointe et les capacités de dépassement. Elle dépend du couple ET du régime moteur : un fort couple à bas régime donne de la souplesse, un fort couple à haut régime donne de la puissance.
C'est le rapport entre le volume maximal du cylindre (piston en bas) et le volume minimal (piston en haut). Plus ce taux est élevé, meilleur est le rendement thermique. Mais trop de compression avec de l'essence provoque le cliquetis (auto-inflammation prématurée).
9–12:1
Moteur essence atmosphérique
14–23:1
Moteur Diesel Expliqué au chapitre 04
8–10:1
Moteur suralimenté (turbo)
Le rendement thermique
En moyenne, 65 à 70 % de l'énergie du carburant est dissipée sous forme de chaleur : gaz d'échappement chauds, refroidissement par le radiateur, frottements internes. Seul le reste devient un mouvement utile. C'est la limite fondamentale de tout cycle thermodynamique — et la raison pour laquelle le moteur électrique, qui ne brûle rien, est intrinsèquement plus efficace.
30%
Rendement essence classique
45%
Rendement Diesel moderne
55%
Rendement max diesel marine
→ Pour comparaison avec les moteurs électriques (rendement ~90%) et hybrides, voir la Partie IV.
02
Cycle Otto / Beau de Rochas
LE MOTEUR QUATRE TEMPS
Le moteur quatre temps est de loin le plus répandu dans l'automobile et la moto moderne. Il est appelé "quatre temps" car un cycle complet nécessite quatre allers-retours du piston, soit deux tours de vilebrequin(l'axe excentrique qui transforme le va-et-vient du piston en rotation — c'est lui qui tourne et transmet la puissance). Ce cycle a été théorisé par Alphonse Beau de Rochas en 1862 et réalisé par Nikolaus Otto en 1876.
⬇️
1
Admission
Le piston descend, la soupape d'admission s'ouvre (une soupape est un clapet métallique qui s'ouvre et se ferme pour laisser entrer ou sortir les gaz). Le cylindre aspire le mélange air-carburant (ou l'air seul en Diesel). La soupape se ferme en bas.
⬆️
2
Compression
Les deux soupapes sont fermées. Le piston remonte et comprime le mélange. La température monte fortement (jusqu'à 500°C en essence, davantage en Diesel).
💥
3
Combustion — Détente
En haut : la bougie enflamme le mélange (essence) ou l'air comprimé s'enflamme au contact du gazole injecté (Diesel). Les gaz brûlent et se dilatent, repoussant violemment le piston vers le bas. C'est le seul temps moteur — les 3 autres sont passifs. Note : on dit parfois « explosion » mais c'est impropre — c'est une combustion contrôlée. Une vraie explosion incontrôlée, c'est le cliquetis (à éviter).
⬆️
4
Échappement
La soupape d'échappement s'ouvre. Le piston remonte et chasse les gaz brûlés hors du cylindre. La soupape se ferme, le cycle recommence.
// Animation interactive — Cycle 4 temps
1ADMISSIONLe piston descend — la soupape d'admission aspire le mélange

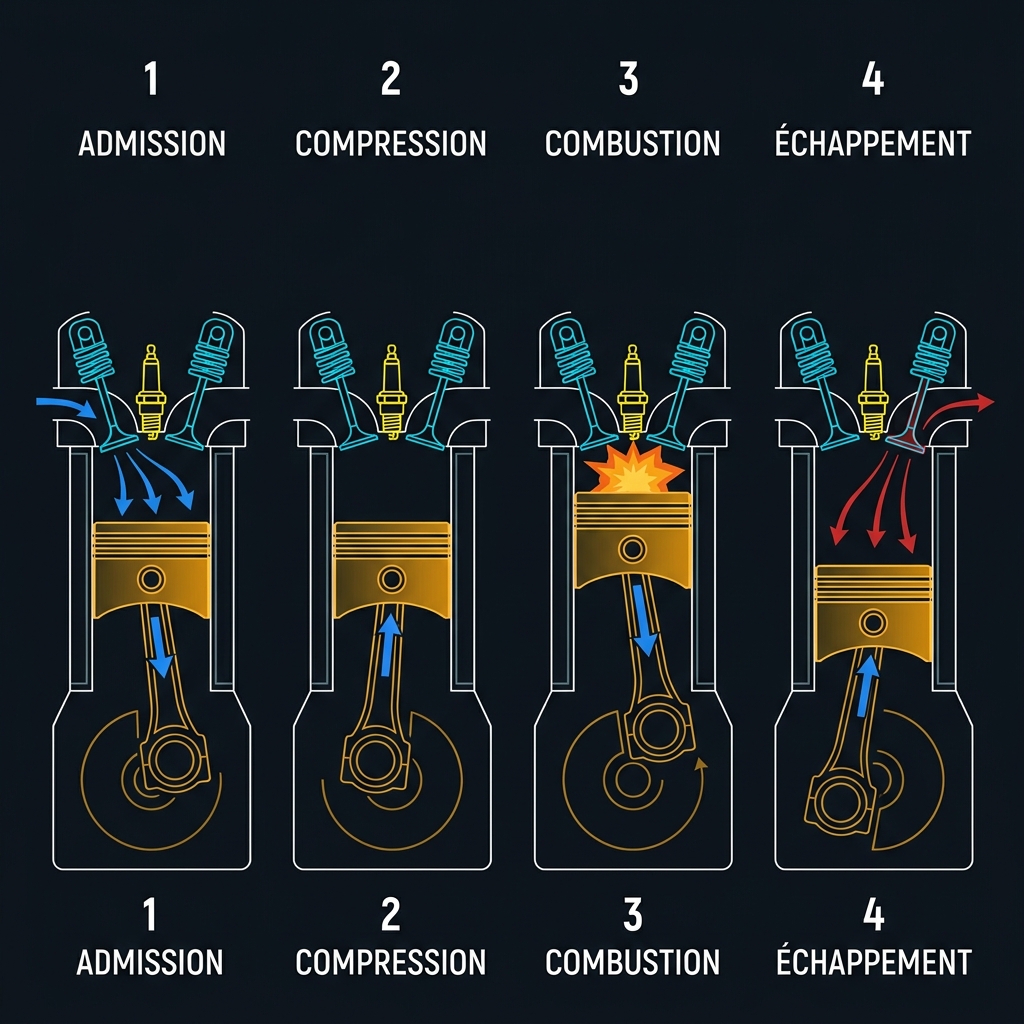

▲ Les 4 temps du cycle Otto — positions du piston, soupapes et bougie à chaque phase
Point cléSur un moteur 4 temps monocylindre, seul 1 temps sur 4 est moteur. Le volant moteur(un lourd disque métallique fixé au vilebrequin) et son inertie lissent la rotation entre les impulsions. Sur un moteur 4 cylindres, il y a une explosion tous les demi-tour de vilebrequin — rotation beaucoup plus régulière.
La distribution — l'orchestre des soupapes
La distribution est le mécanisme qui ouvre et ferme les soupapes au bon moment, synchronisé avec le vilebrequin. À 3 000 tr/min, chaque soupape s'ouvre et se referme environ 25 fois par seconde — ce qui donne une idée de la précision et de l'endurance exigées de ce système.
⚙️
Arbre à cames
Tige cylindrique portant des cames (bosses). Sa rotation pousse les soupapes. Il tourne à moitié de la vitesse du vilebrequin.
⛓️
Courroie / Chaîne de distribution
Relie le vilebrequin à l'arbre à cames. La courroie doit être changée à intervalles précis — sa rupture peut être catastrophique.
🚪
Soupapes
Clapets d'admission et d'échappement. Résistent à de très hautes températures. Un moteur typique en a 2 à 5 par cylindre.
🌀
Ressorts de soupape
Referment les soupapes après l'ouverture par la came. Doivent résister à des dizaines de millions de cycles.
⚠️ AttentionLa courroie de distribution est une pièce de sécurité critique. Si elle casse en marche, les soupapes et les pistons entrent en collision — c'est la casse moteur totale. Respectez impérativement les intervalles de remplacement (généralement tous les 60 000 à 120 000 km ou 5–7 ans).
Calage de l'allumage et avance
L'allumage ne se produit pas exactement quand le piston est tout en haut (PMH — Point Mort Haut). Il est déclenché en avance — de 10° à 40° de rotation selon le régime — car la combustion met 2 à 3 millisecondes à se propager dans la chambre, quelle que soit la vitesse du moteur. Plus le moteur tourne vite, plus les pistons avancent rapidement, et plus l'allumage doit donc être anticipé. À haut régime, l'avance doit être plus importante. La gestion électronique moderne ajuste l'avance en permanence selon le régime, la charge, la température et l'indice d'octane.
03
Cycle en 2 phases — piston et carter
LE MOTEUR DEUX TEMPS
Le moteur deux temps réalise un cycle complet en un seul aller-retour du piston, soit un tour de vilebrequin. Il y a donc une combustion à chaque tour — deux fois plus souvent qu'un 4 temps à régime égal — ce qui lui confère un rapport puissance/poids remarquable : à cylindrée égale, un 2 temps produit théoriquement deux fois plus d'impulsions motrices par minute. Tronçonneuses, scooters anciens, karts, moteurs hors-bord : c'est son domaine.
⬇️💥
1
Détente + Transfert
Le mélange s'enflamme, le piston descend (détente). En descendant, il comprime le mélange frais dans le carter(le compartiment inférieur étanche du moteur — dans le 2 temps, il sert aussi de chambre de pré-compression). En bas, les lumières(des orifices percés dans la paroi du cylindre, qui jouent le rôle des soupapes — absentes sur ce moteur) s'ouvrent : les gaz brûlés sortent et le mélange frais entre.
⬆️🔧
2
Compression + Admission
Le piston remonte, comprime le mélange frais. Simultanément, la dépression dans le carter aspire un nouveau mélange via l'admission. La bougie allume au PMH.

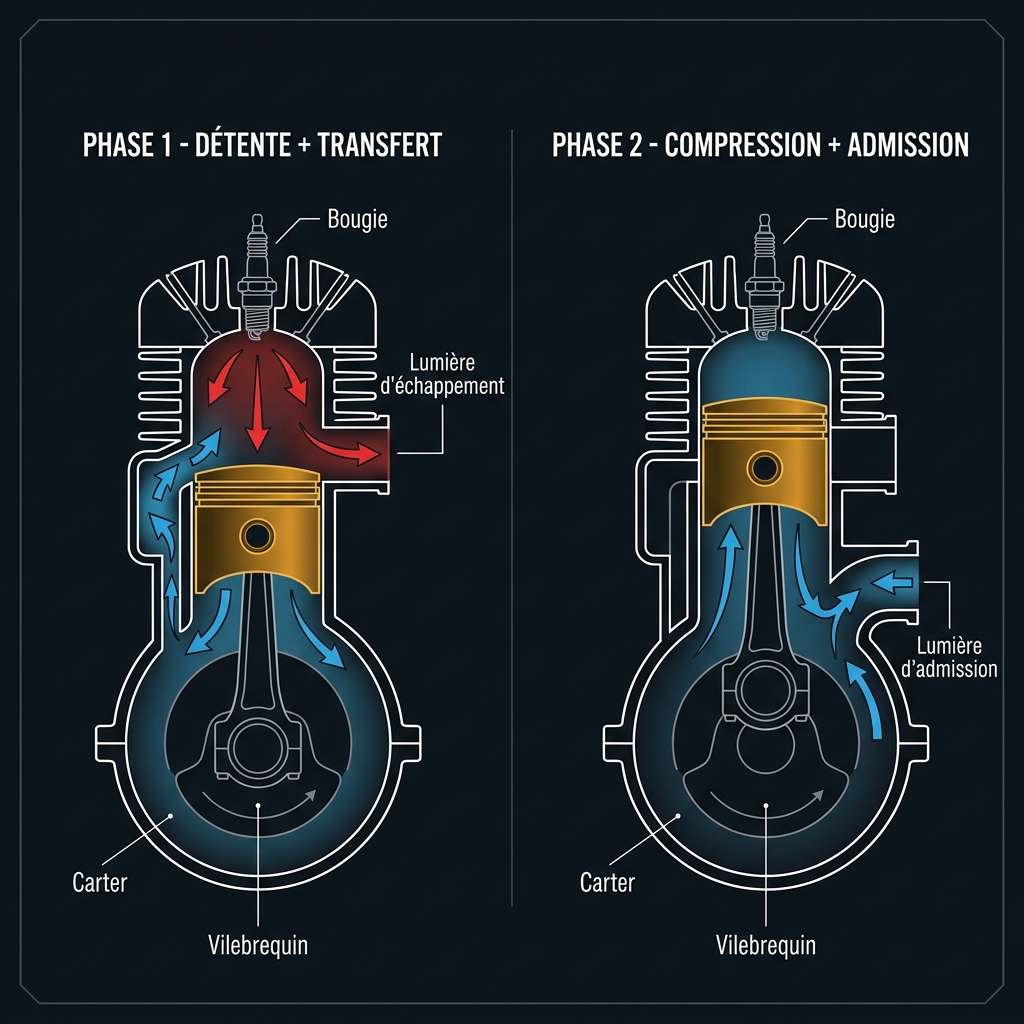

▲ Le cycle 2 temps — lumières, carter de pré-compression et transfert du mélange
AVANTAGES 2 TEMPSPourquoi c'est bon
Une explosion par tour → puissance massique élevée
Mécanique simple, pas de soupapes ni d'arbre à cames
Poids et encombrement réduits
Fabrication et entretien moins coûteux
Fonctionnement dans toutes les positions (tronçonneuse)
INCONVÉNIENTS 2 TEMPSPourquoi c'est limité
Mélange d'huile au carburant (ou injection séparée)
Émissions polluantes élevées (imbrûlés)
Consommation d'huile permanente
Balayage imparfait : une partie du mélange frais s'échappe avec les gaz brülés — ce qui augmente la consommation et les émissions d'hydrocarbures imbrûlés
Durée de vie généralement inférieure au 4 temps
💡 Culture généraleLe bruit caractéristique des vieilles 2 temps (mobylettes, scooters des 70s) vient de la fréquence des explosions élevée et du passage des gaz brûlés dans l'échappement à chaque tour. La fumée bleue, c'est l'huile mélangée au carburant qui brûle — l'inconvénient accepté du moteur 2 temps.
04
Cycles Otto vs Diesel
DIESEL CONTRE ESSENCE
C'est la grande différence fondamentale en mécanique automobile. Les deux sont des moteurs à 4 temps, mais leur mode d'inflammation est radicalement différent, ce qui entraîne des différences de conception, d'usage et de caractère profond.
DIESELIgnition par compression
Pas de bougie : l'air est comprimé si fortement (600–900°C) que le gazole s'auto-enflamme dès qu'il est injecté.
Injection directe : le carburant est injecté dans l'air comprimé à très haute pression (jusqu'à 2 000 bars en Common Rail).
Fort couple à bas régime : idéal pour charges lourdes, remorquage, longs trajets.
Régime max limité : 4 000–4 800 tr/min environ — l'injection de gazole et son auto-inflammation par compression prennent davantage de temps qu'une simple étincelle. Au-delà, la combustion n'est plus complète avant l'échappement.
Carburant : gazole (moins volatil, plus énergétique au litre).
ESSENCEIgnition par étincelle
Bougie d'allumage : le mélange air-essence est comprimé puis enflammé par une étincelle électrique précisément calée.
Formation du mélange : en injection indirecte, l'essence est pulvérisée dans le conduit d'admission et se mélange à l'air avant d'entrer dans le cylindre. En injection directe (GDI), elle est injectée directement dans la chambre de combustion, le mélange se formant en quelques millisecondes sous haute pression.
Couple à haut régime : moteurs plus "sportifs", montée en régime plus agréable.
Rendement inférieur : taux de compression limité par le risque de cliquetis.
Régime élevé : jusqu'à 9 000 tr/min en sport, 6 000 en usage courant.
Carburant : essence (plus volatil, mélange plus facile).

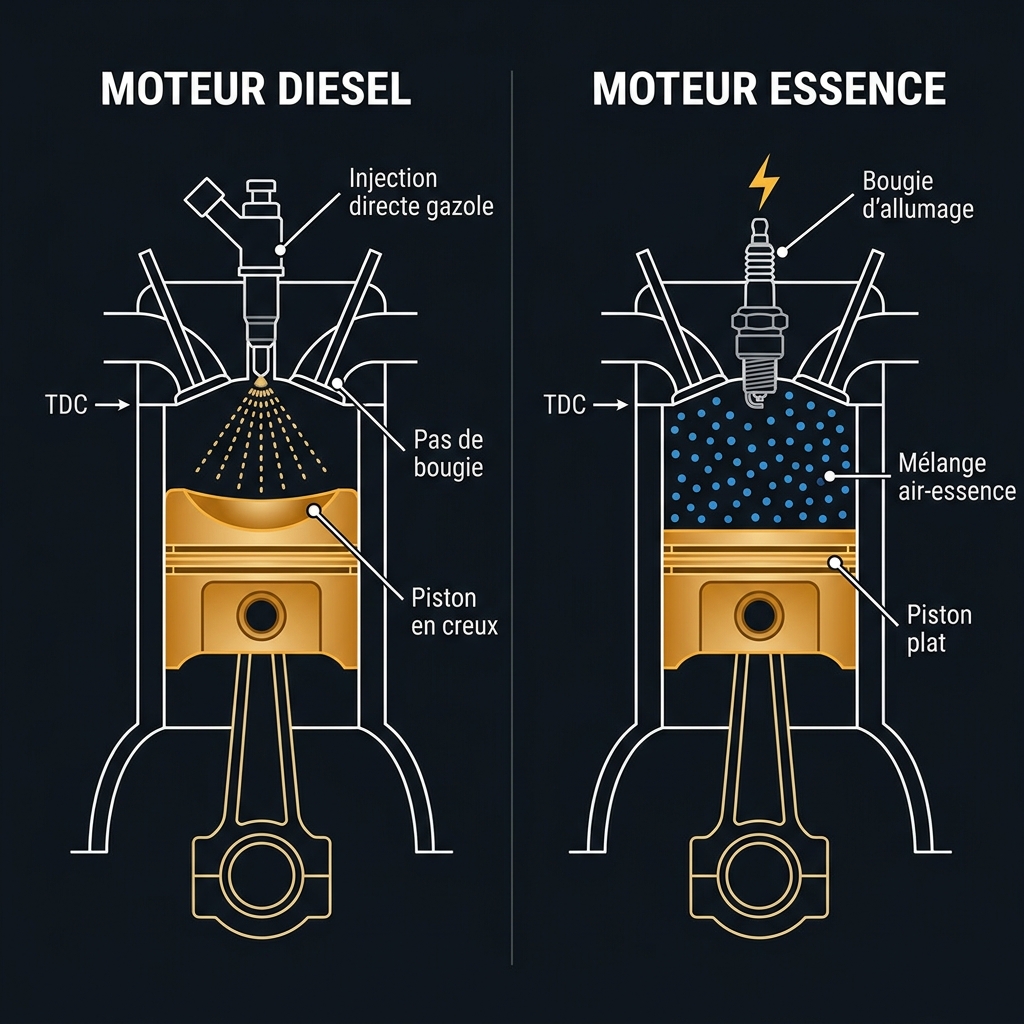

▲ Chambre de combustion Diesel (piston en creux, injection directe) vs Essence (bougie centrale, mélange pré-formé)
Le cliquetis — l'ennemi de l'essence
Le cliquetis est une auto-inflammation prématurée et incontrôlée du mélange avant l'étincelle. Il produit un bruit caractéristique de "billes qui s'entrechoquent" et des pics de pression destructeurs pour le piston. C'est pour l'éviter que le taux de compression des moteurs essence est limité, et que les carburants essence ont un indice d'octane élevé (le SP98 résiste mieux que le SP95).
💡 Octane et cétanePour l'essence, l'indice d'octane mesure la résistance à l'auto-inflammation — plus c'est élevé, mieux c'est. Pour le Diesel, l'indice de cétane mesure la facilité d'auto-inflammation — plus c'est élevé, mieux c'est. Les deux carburants ont des propriétés opposées !
Les bougies de préchauffage (Diesel)
Par temps froid, l'air aspiré n'est pas assez chaud pour enflammer le gazole. Les bougies de préchauffage chauffent la chambre de combustion quelques secondes avant le démarrage — d'où l'attente du voyant de préchauffage en hiver.
Quel moteur pour quel usage ?
🚛
Diesel — Grands trajets
Consommation plus basse sur autoroute, fort couple pour chargements lourds. Idéal au-delà de 20 000 km/an.
🚗
Essence — Ville et courtes distances
Moins de contraintes (pas de FAP), moins cher à l'achat. Idéal petits kilométrages.
🏎️
Essence — Sport
Montée en régime, son, nervosité à haut régime. Les voitures de sport sont presque toutes essence.
🔋
Hybride — Polyvalence
Combine moteur thermique et moteur électrique. Récupère l'énergie au freinage (régénération).
II
Partie II
ANATOMIE DU MOTEUR & CYLINDRÉE EN DÉTAIL
05
Anatomie complète
LES PIÈCES DU MOTEUR
Un moteur est un assemblage d'une précision horlogère. Voici les composants essentiels à connaître, de l'extérieur vers le cœur du moteur.
Le bloc-moteur
C'est la pièce maîtresse, la structure principale. Généralement en fonte ou en aluminium, il contient les cylindres alésés, les paliers du vilebrequin(des logements circulaires qui guident et supportent le vilebrequin en rotation, comme des roulements) et les canaux d'eau de refroidissement et d'huile. Il supporte toutes les contraintes mécaniques et thermiques.
Le piston
Le piston coulisse dans le cylindre et transmet la force de combustion vers la bielle puis le vilebrequin. Il est soumis à des températures de 300–400°C sur sa couronne et à des pressions pouvant dépasser 100 bars.
🔵
Couronne du piston
Face supérieure exposée à la combustion. Peut être plate, bombée ou en creux (Diesel) pour favoriser la turbulence.
💍
Segments (Rings)
Trois anneaux métalliques dans des gorges du piston. Assurent l'étanchéité entre chambre de combustion et carter d'huile, et raclent l'huile.
📌
Axe de piston
Pivot permettant l'articulation entre le piston et la bielle. Traitement de surface très dur. Flotte librement ou est fixé.
La bielle
La bielle est la tige de liaison entre le piston et le vilebrequin. Elle transforme le mouvement linéaire du piston en mouvement rotatif du vilebrequin. Elle travaille en traction (explosion) et en compression (pompage) à des fréquences très élevées. La casse de bielle est catastrophique — elle peut traverser le bloc moteur. Elle survient généralement par manque d'huile (film lubrifiant rompu, bielle qui «touche» métal contre métal), par sur-régime excessif ou par fatigue de la matière après un très fort kilométrage non entretenu.
Le vilebrequin
Pièce maîtresse de la transformation mécanique. Sa géométrie complexe avec des manetons décalés permet de récupérer les poussées des bielles. Chaque maneton correspond à un cylindre, et leur disposition angulaire détermine l'ordre d'allumage et l'équilibrage du moteur.
Analogie simplePédalier de vélo = vilebrequin. Vos jambes = pistons. Les bielles sont les tiges de liaison entre les deux. Le mouvement alternatif des jambes (pistons) devient une rotation du pédalier (vilebrequin). Exactement le même principe !
// Animation — Fonctionnement du vilebrequin
Le mouvement linéaire du piston est converti en rotation continue du vilebrequin grâce à la bielle

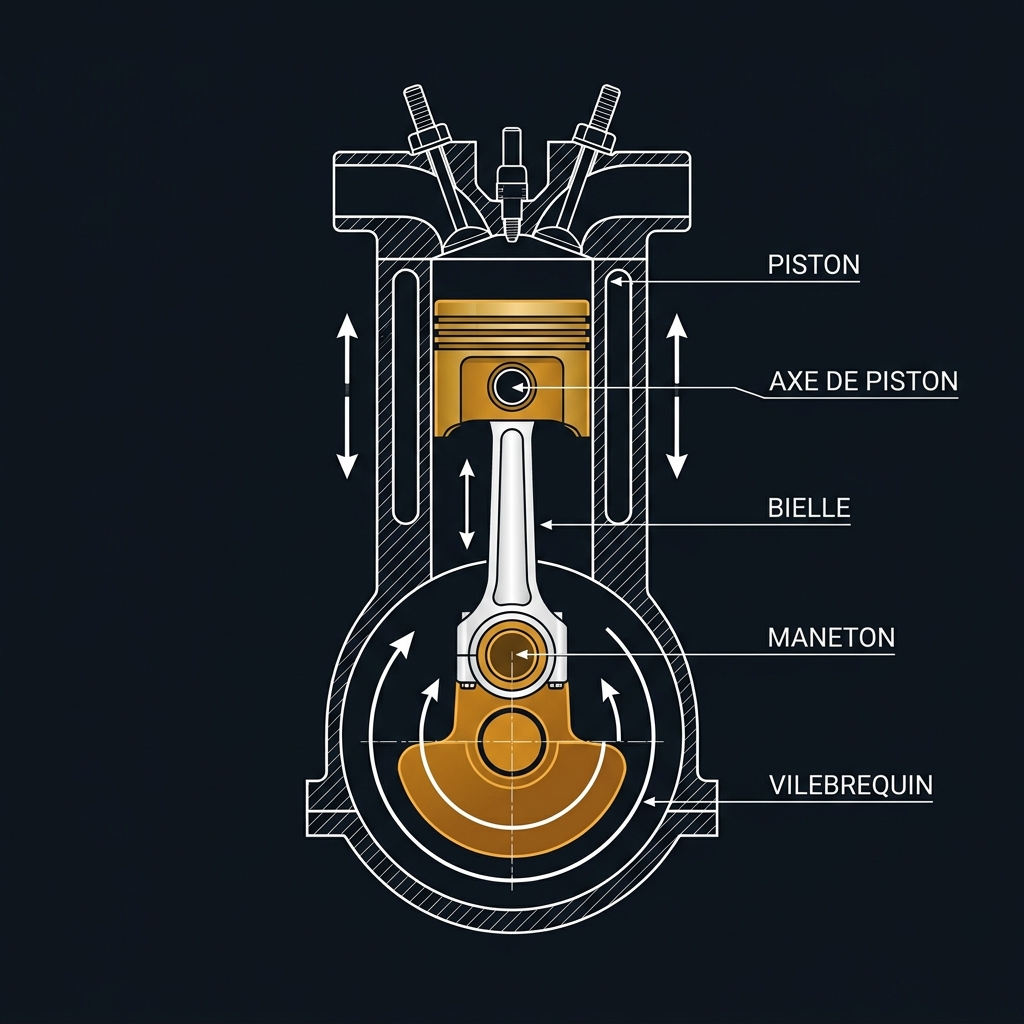

▲ Chaîne cinématique — du mouvement linéaire du piston à la rotation du vilebrequin via la bielle
Le volant moteur
Disque lourd fixé en bout de vilebrequin. Son inertie lisse les à-coups entre les explosions et assure une rotation régulière. Plus un moteur a peu de cylindres, plus le volant moteur doit être lourd.
La culasse et le joint de culasse
La culasse est la pièce supérieure du moteur qui ferme hermétiquement les cylindres. Appeler ça un simple « couvercle » sous-estimerait sa complexité : elle intègre les chambres de combustion, toute la mécanique des soupapes et leurs guides, les bougies d'allumage (ou les injecteurs en Diesel) et les canaux de refroidissement. Elle est fixée au bloc par le joint de culasse, qui doit tenir une étanchéité parfaite face à des pressions de plus de 100 bars et des températures dépassant 300°C.
⚠️ Joint de culasseLa rupture du joint de culasse est une avarie sérieuse. Elle provoque un mélange entre le liquide de refroidissement et l'huile, ou une fuite de compression. Symptômes : fumée blanche à l'échappement, huile laiteuse, surchauffe. Réparation coûteuse mais possible.
06
Volume, alésage, course
LA CYLINDRÉE EN DÉTAIL
La cylindrée est le volume total balayé par tous les pistons lors d'un cycle complet, de leur point mort bas (PMB — position la plus basse du piston, cylindre plein) à leur point mort haut (PMH — position la plus haute, cylindre comprimé). Elle ne représente pas la taille physique du moteur — c'est uniquement le volume utile parcouru par le piston à chaque course.
On l'exprime en cm³ ou en litres. Un moteur 1.4L = 1 400 cm³. Un V8 américain 6.2L = 6 200 cm³.
La formule complète
V_cylindre = (π / 4) × D² × CVOLUME D'UN CYLINDRED = alésage (diamètre intérieur du cylindre, en mm) · C = course (déplacement du piston entre PMH et PMB, en mm) Résultat en mm³ → diviser par 1 000 pour obtenir des cm³
V_totale = V_cylindre × NCYLINDRÉE TOTALEN = nombre de cylindres · Exemple : D=82mm, C=86mm, N=4 → V ≈ 1 820 cm³ ≈ 1.8L
Calculateur interactif
// Calculateur de cylindrée en temps réel
82 mm
86 mm
4
—
—
1 821 cm³
Cylindrée
1.82 L
En litres
Carré
Type de moteur
Ce que la cylindrée dit — et ne dit pas
×régime
Cycles par minute
×remplissage
Rendement volumétrique
×Pme
Pression moyenne effective
=puissance
Résultat final
À retenirLa cylindrée est une capacité brute, pas une puissance. Un moteur V8 5.0L peut faire 400 ch comme 300 ch selon sa conception. Un 2.0L turbo peut dépasser 400 ch en préparation sportive. Ce qui compte, c'est la quantité d'énergie libérée par cycle et la fréquence à laquelle cela se produit.
07
Géométrie fondamentale
ALÉSAGE CONTRE COURSE
Pour une cylindrée donnée, les ingénieurs peuvent jouer sur deux paramètres : l'alésage (le diamètre du cylindre) et la course (le déplacement vertical du piston). Le rapport entre ces deux mesures définit le caractère fondamental du moteur — son tempérament, ses points forts, ses limites.
Rapport = Alésage (D) / Course (C)RAPPORT D/CD > C → moteur "oversquare" (sur-carré) → haut régime, puissance D = C → moteur "carré" → compromis équilibré D < C → moteur "undersquare" (sous-carré) → couple bas régime
Oversquare
Large et court
Carré
Équilibre parfait
Undersquare
Étroit et long
Oversquare · D/C > 1
Grand alésage, course courte
Ex : D=96mm / C=82mm → rapport 1.17
Haut régime : la course courte = vitesse du piston faible → le moteur peut tourner très vite sans usure excessive.
Grande surface de piston : permet plusieurs petites soupapes pour mieux remplir le cylindre.
Forte puissance spécifique : idéal pour les moteurs sport, F1, moto.
Moteur plat : centre de gravité plus bas, châssis plus surbaissé possible.
Couple plus faible à bas régime : la courte course = bras de levier réduit sur le vilebrequin.
Exemples : Honda S2000 (D=87/C=84), Ferrari V8, BMW M3 S65 (D=92/C=75, 8 250 tr/min).
Undersquare · D/C < 1
Petit alésage, course longue
Ex : D=79mm / C=95mm → rapport 0.83
Fort couple à bas régime : la longue course = grand bras de levier sur le vilebrequin → couple élevé dès le bas.
Meilleure détente des gaz : la longue course extrait davantage d'énergie avant l'ouverture des soupapes.
Moteur Diesel typique : la majorité des diesels sont undersquare pour maximiser le couple.
Régime limité : la grande vitesse du piston augmente l'usure et les vibrations à haut régime.
Moteur plus haut : la longue course impose une hauteur de bloc plus importante.
Vm = (2 × C × N) / 60 000VITESSE PISTON (m/s)C = course en mm, N = régime en tr/min · Limite acceptable : ~20–25 m/s (série) / ~30 m/s (compétition) Exemple : C=86mm, N=6 000 tr/min → Vm = 17.2 m/s
💡 Pourquoi les F1 sont oversquare extrêmesUn moteur F1 1.6L V6 tourne à ~12 000 tr/min. Si la course était de 80mm, la vitesse du piston serait de 32 m/s — limite physique. En moteur très oversquare (alésage ~80mm, course ~50mm), on ramène la vitesse du piston à ~20 m/s. Contrepartie : couple très limité en bas — mais avec 1 000+ ch et un turbo, peu importe.
Exemples réels
VW 1.9 TDI
D79/C95 — Undersquare Fort couple dès 1800 tr/min
BMW M3 S65
D92/C75 — Oversquare 8 250 tr/min, 420 ch
Honda S2000
D87/C84 — Quasi-carré 9 000 tr/min, 240 ch/L
Ferrari F40
D82/C69 — Oversquare Turbo + haut régime
08
Configurations cylindres
ARCHITECTURES MOTEUR
La disposition des cylindres définit la forme, l'équilibrage, le son, la taille et les usages d'un moteur. Ce n'est pas qu'une question esthétique — chaque configuration est un compromis précis entre compacité, équilibrage, coût et performance.
En ligne
L3 · L4 · L5 · L6
Tous les cylindres alignés en une seule rangée. La configuration la plus répandue sur les véhicules de tourisme. Le L6 est mythique pour son équilibrage naturel parfait (BMW, Jaguar).
Avantages
Construction simple et peu coûteuse
Entretien facile (tout accessible d'un côté)
L6 naturellement équilibré sans contrepoids complexes
Compact en largeur
Inconvénients
Long en longueur pour grand nombre de cylindres
L4 avec vibrations secondaires (ordre 2) sans équilibreurs
Centre de gravité haut en position verticale
Ex: BMW Série 3 (L4/L6), Volvo (L5), Alfa Romeo (L4 turbo)
En V
V6 · V8 · V10 · V12 · V16
Deux rangées de cylindres formant un V. L'angle peut varier : 60°, 90°, 120°. Un V90° est naturellement équilibré pour un V8. Plus compact en longueur que l'en-ligne pour le même nombre de cylindres.
Avantages
Compact en longueur — V8 plus court que L8
Équilibrage excellent sur certains angles (V8-90°, V6-60°)
Centre de gravité plus bas que l'en-ligne
Son emblématique — V8 américain, V10 F1, V12 Ferrari
Inconvénients
Deux culasses = plus cher à fabriquer et entretenir
V6 à 90° déséquilibré, nécessite un arbre d'équilibrage
Plus large qu'un en-ligne
Ex: Ford Mustang (V8), Audi (V6/V8/V10), Ferrari V12, F1 V6/V8/V10
Flat / Boxer
H4 · H6 · F4 · F6
Les cylindres sont couchés à l'horizontale, deux rangées face à face, pistons s'opposant comme des boxeurs. Les vibrations s'annulent naturellement. Centre de gravité très bas.
Avantages
Centre de gravité très bas — excellent pour la tenue de route
Équilibrage naturel presque parfait
Son caractéristique (Subaru, Porsche)
Inconvénients
Très large — difficile à loger dans certains capots
Entretien complexe — cylindres inaccessibles
Consommation d'huile plus élevée (huile migre vers les cylindres bas)
Exclusivité Volkswagen Group. Deux moteurs en V serrés à angle très réduit partageant un seul vilebrequin. Le W16 de la Bugatti Chiron : 16 cylindres sur la longueur d'un V8.
Avantages
Compacité extrême — W16 aussi court qu'un V8
Puissance monumentale dans un bloc réduit
Rigidité structurelle très élevée
Inconvénients
Complexité mécanique extrême (4 turbos sur W16)
Entretien cauchemardesque et très coûteux
Thermique difficile — cylindres intérieurs mal refroidis
Invention VW : un V à angle très serré (15°) avec une seule culasse commune. Plus compact qu'un vrai V6, plus compact qu'un L6, avec une seule culasse. Compromis audacieux des années 90.
Avantages
Compact — entre le L6 et le V6 en taille
Une seule culasse = coût réduit vs V6
Son grave et cultissime
Inconvénients
Déséquilibrage inhérent à l'angle étroit
Entretien de la distribution difficile
Progressivement abandonné au profit du TSI 4-cyl
Ex: VW Golf VR6, Passat, Corrado VR6 2.8L
Tableau comparatif
Config
Équilibrage
Compacité
Coût
Usage typique
L4
Moyen (vibrations 2e ordre)
Excellent en longueur
Bas
Berlines, SUV compacts
L6
Parfait naturel
Long en longueur
Moyen
BMW, propulsion premium
V6
Bon (60°), moyen (90°)
Très compact
Élevé (2 culasses)
Premium, muscle cars
V8
Excellent (90°)
Compact
Élevé
Sport, luxe, américaines
Boxer H4/H6
Excellent
Très large
Élevé
Porsche, Subaru
W16
Complexe
Extrêmement compact/puissant
Extrême
Bugatti uniquement
III
Partie III
SYSTÈMES, DOWNSIZING & TECHNOLOGIE
09
Tendance moderne
LE DOWNSIZING
Le downsizing consiste à remplacer un gros moteur atmosphérique par un moteur plus petit turbocompressé pour obtenir des performances équivalentes avec une consommation théoriquement réduite. C'est la tendance dominante depuis les années 2010, imposée par le durcissement des normes CO₂ en Europe.
Exemple concretBMW est passé d'un L6 3.0L à un L4 2.0L turbo pour ses Série 3 de base — même couple, même performance, -20% de consommation sur cycle normalisé. Un 1.0L 3-cyl 115 ch remplace l'ancien 1.6L 105 ch sur les voitures citadines. La cylindrée diminue, le turbo compense.
Gros moteur atmosphérique
Ex: V6 3.0L 220 ch — ancienne approche
⚙️Couple disponible dès 1 500 tr/min naturellement
🌡️Thermique stable — pas de turbo à gérer
🔧Fiabilité longue durée prouvée (moins de pièces)
🎵Son plus riche, plus de cylindres
⛽Consommation élevée — 9 à 12L/100 en usage réel
💨Émissions de CO₂ élevées — normes Euro 6+ difficiles
Petit moteur turbocompressé
Ex: L4 2.0L turbo 220 ch — downsizing
📊Couple maximal à bas régime grâce au turbo (torque flat)
💰Moins de cylindres = fabrication plus économique
⛽Consommation mesurée (WLTP) plus basse
🌱CO₂ déclaré plus faible — homologation favorable
⚠️Usage réel souvent décevant — le turbo efface les économies
💔Fiabilité long terme parfois questionnable (chaîne, turbo)
Le piège du downsizing
Le paradoxe bien documenté : les économies se réalisent sur les cycles de test normalisés, mais disparaissent souvent en usage réel.
Un petit moteur turbo tourne plus souvent proche de sa charge maximale qu'un gros atmosphérique. En dépassant sur l'autoroute avec un 1.0L turbo, il est à 90% de sa charge. Avec un 1.6L atmo, il est à 60%. Le petit moteur travaille proportionnellement plus dur, annulant les économies théoriques.
⚠️ Dépôts de carbone — le défaut cachéLes moteurs downsizés à injection directe souffrent d'accumulation de dépôts de carbone sur les soupapes d'admission. En injection directe, l'essence ne lave plus les soupapes. Ces dépôts réduisent progressivement le remplissage et peuvent causer des ratés. Nettoyage nécessaire tous les 80–100 000 km. Certains constructeurs ont réintroduit une double injection (directe + indirecte) pour pallier ce problème.
Le rightsizing — la réponse intelligente
Face aux dérives du downsizing, certains constructeurs reviennent vers le rightsizing : trouver la bonne taille de moteur pour l'usage réel. Toyota, Honda et Mazda ont résisté au downsizing extrême et maintenu des moteurs à cylindrée raisonnable avec des technologies avancées (VTEC, Skyactiv, cycle Atkinson).
Le downsizing radical : le 3 cylindres
Le moteur 3 cylindres est le symbole du downsizing extrême. Ford EcoBoost 1.0L 125 ch, BMW 1.5L 3-cyl, Renault 0.9L TCe. Avantages réels : compacité, légèreté. Inconvénients : vibrations inhérentes aux 3-cyl (un moteur pair — 4, 6, 8 cyl — a des forces qui s'annulent par symétrie ; un 3-cyl n'a jamais cet équilibre, une force résiduelle subsiste à chaque instant), arbre d'équilibrage nécessaire, son moins agréable.
10
Carburant & Suralimentation
L'ALIMENTATION EN AIR ET CARBURANT
Vous savez désormais que la combustion a besoin d'air et de carburant dans les bonnes proportions. La logique est simple : plus on fournit d'air au moteur, plus il peut brûler de carburant, et plus il produit de puissance. Tout l'enjeu des systèmes d'alimentation est d'optimiser cette quantité d'air — sa mesure, sa compression, son mélange avec le carburant — pour chaque régime et chaque situation de conduite.
Évolution de l'injection
Carburateur
L'ancien système. L'air accéléré dans un col rétréci — le venturi — crée une dépression qui aspire le carburant de la cuve. Plus l'air va vite (plus on appuie sur l'accélérateur), plus le carburant est aspiré. Simple, réparable avec un tournevis. Mais le dosage varie avec l'altitude et la température — ce qui explique le point fixe du carburateur et les pannes d’hivernage. Abandonné dans les années 1990–2000 au profit de l'injection.
Injection indirecte (multipoint)
Un injecteur par cylindre pulvérise le carburant dans le collecteur d'admission, en amont de la soupape. Mélange formé avant d'entrer dans le cylindre. Bonne homogénéité, consommation maîtrisée.
Injection directe (GDI / FSI / HDi)
Le carburant est injecté directement dans la chambre de combustion sous haute pression. Meilleur remplissage, taux de compression plus élevé, moins de consommation. Universelle aujourd'hui.
Common Rail (Diesel)
Rampe commune haute pression (jusqu'à 2 000 bars) alimentant tous les injecteurs. Permet des injections multiples par cycle pour une combustion optimisée, moins de bruit, moins de polluants.
La suralimentation
Turbocompresseur
Le turbo utilise l'énergie des gaz d'échappement pour entraîner une turbine, qui comprime l'air à l'admission. Gratuit en énergie (récupération), mais souffre d'un turbo lag : délai de réponse avant que le turbo monte en pression. La soupape de décharge ("wastegate") évite la surpression.
// Animation — Turbocompresseur en action

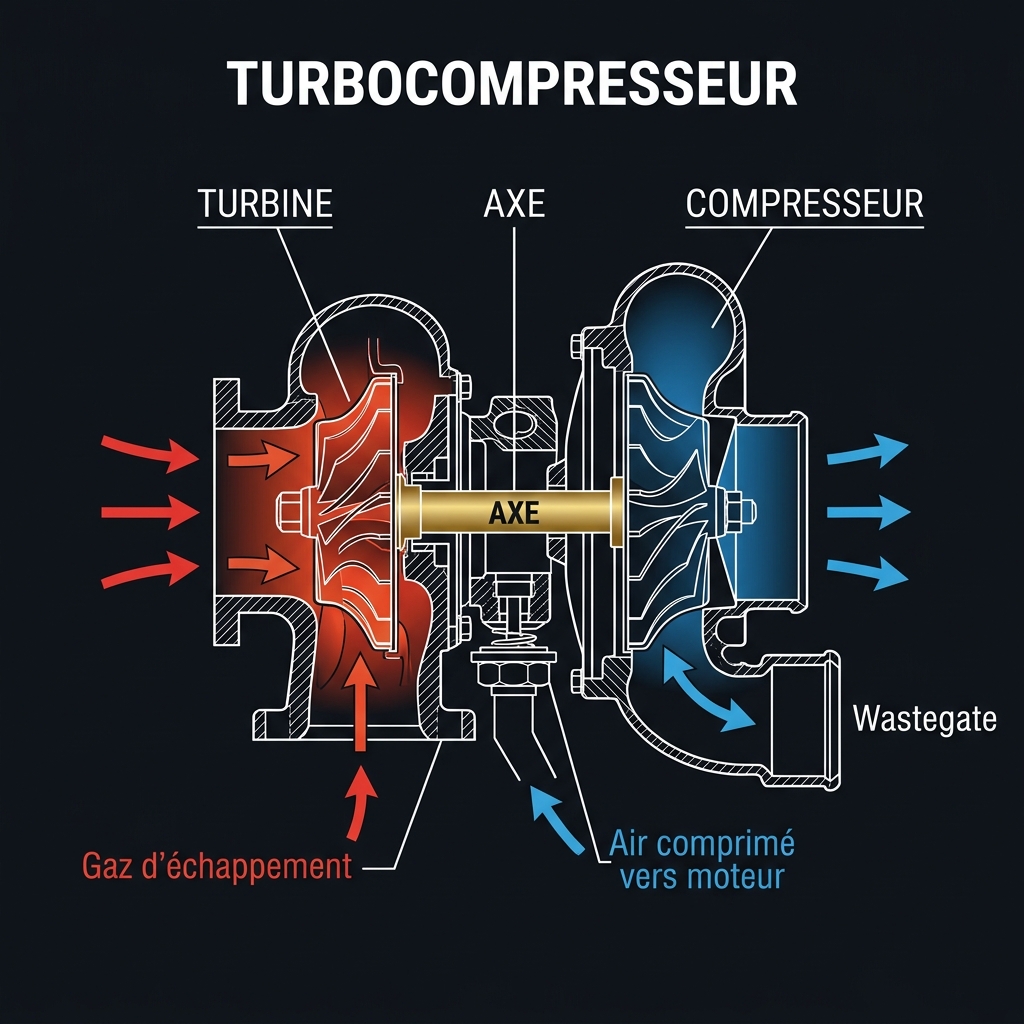

▲ Coupe du turbocompresseur — turbine (gaz chauds) entraîne le compresseur (air frais) via l'axe central
Compresseur volumétrique
Entraîné mécaniquement par le vilebrequin via courroie. Pas de turbo lag, réponse instantanée. Consomme une partie de la puissance du moteur pour se faire entraîner. Courant sur certaines voitures de luxe (Mercedes AMG).
L'intercooler
Quand on comprime l'air, il chauffe. Or l'air chaud est moins dense = moins d'oxygène. L'intercooler est un radiateur d'air comprimé qui refroidit l'air après le turbo. Gain de 30 à 50°C = gain de densité et de puissance significatif.
1 bar
Moteur atmosphérique
1.5 bar
Voiture de série turbochargée
3+ bar
Moteur compétition
5+ bar
F1 années 1980
La sonde lambda — le capteur qui boucle la boucle
Maintenant que vous savez ce qu'est le lambda, voici comment le moteur le mesure en temps réel. La sonde lambda (ou sonde à oxygène) est un petit capteur vissé dans le tuyau d'échappement. Elle analyse les gaz brûlés et détecte s'il reste trop ou pas assez d'oxygène — ce qui trahit directement si le mélange était riche ou pauvre.
🔬
Sonde amont (avant catalyseur)
Mesure le lambda en sortie du moteur. C'est elle qui pilote l'injection en boucle fermée. Sa réponse est rapide : elle signale "trop riche" ou "trop pauvre" au calculateur qui ajuste immédiatement la quantité de carburant injectée.
✅
Sonde aval (après catalyseur)
Vérifie que le catalyseur fait bien son travail. Si les deux sondes ont la même lecture, le catalyseur ne filtre plus rien — il est à remplacer. C'est souvent ce qui allume le "Check Engine".
🔄
La boucle de régulation
Sonde lambda → calculateur → injecteurs → sonde lambda. Cette boucle tourne des centaines de fois par seconde pour maintenir λ = 1,0. Sans elle, le catalyseur ne fonctionne pas et la consommation s'emballe.
💡 Pourquoi le Diesel n'a pas de catalyseur 3 voies classique
Le moteur Diesel fonctionne toujours avec un excès d'air (λ bien supérieur à 1 — souvent entre 1,5 et 4). Il ne peut jamais atteindre λ = 1 comme l'essence. Or le catalyseur 3 voies (qui nettoie HC, CO et NOx simultanément) ne fonctionne qu'autour de λ = 1. C'est pourquoi le Diesel a des systèmes différents : FAP pour les particules, SCR (AdBlue) pour les NOx.
11
Gestion thermique
LE REFROIDISSEMENT
La combustion génère des températures pouvant dépasser 2 000°C dans les gaz. Sans refroidissement, le moteur fondrait en quelques minutes. Le système de refroidissement évacue environ 30% de l'énergie du carburant.

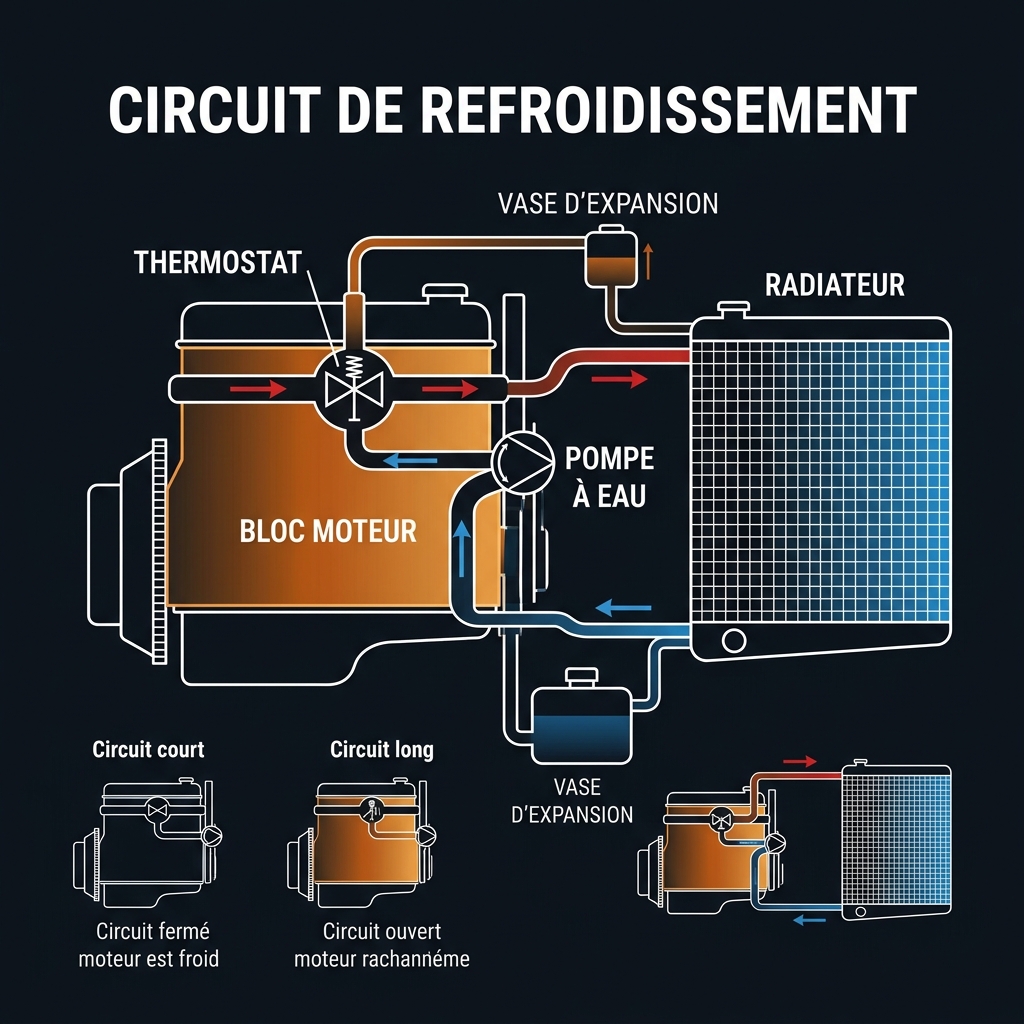

▲ Circuit de refroidissement — thermostat, pompe à eau, radiateur et flux du liquide caloporteur
🌡️
Thermostat
Vanne thermostatique. Garde le circuit fermé jusqu'à ~80°C pour réchauffer rapidement le moteur, puis ouvre pour laisser passer le liquide au radiateur.
💧
Pompe à eau
Entraînée par courroie ou chaîne (parfois électrique), elle fait circuler le liquide dans tout le circuit. Sa défaillance entraîne une surchauffe rapide.
📻
Radiateur
Échangeur thermique en aluminium. Le liquide chaud y cède sa chaleur à l'air. Les ailettes augmentent la surface d'échange.
🌀
Ventilateur
Électrique ou mécanique, il force le passage d'air dans le radiateur quand la vitesse du véhicule est insuffisante (en ville, au ralenti).
⚠️ Surchauffe — Urgence absolueSi le voyant de température s'allume au rouge : arrêtez le moteur immédiatement. Continuer à rouler en surchauffe provoque la déformation de la culasse et peut mener à la destruction complète du moteur. N'ouvrez jamais le bouchon du radiateur sur un moteur chaud — risque d'ébullition explosive.
Refroidissement par air
Utilisé sur certains moteurs de motos, les anciens VW Coccinelle/Combi, les Citroën 2CV. Des ailettes usinées directement dans le métal du cylindre augmentent la surface de refroidissement. Simple, fiable, léger — mais moins efficace et moins régulier thermiquement qu'un circuit liquide.
Le chauffage de l'habitacle
C'est un "sous-produit" gratuit du refroidissement : un petit échangeur (le radiateur de chauffage) dans l'habitacle récupère la chaleur du liquide de refroidissement. C'est pourquoi la chaleur met du temps à arriver sur un moteur froid.
12
Le sang du moteur
LA LUBRIFICATION
L'huile moteur assure quatre fonctions essentielles : lubrifier les pièces en mouvement, refroidir certaines zones, nettoyer les dépôts et protéger contre la corrosion.
Circuit de lubrification
La pompe à huile (entraînée par le vilebrequin) aspire l'huile du carter d'huile(le bac inférieur du bloc-moteur, à ne pas confondre avec le carter 2 temps utilisé comme chambre de pré-compression) et la propulse sous pression dans tout le moteur via des galeries usinées dans le bloc. Un filtre à huile retient les impuretés. Le voyant de pression d'huile (rouge, en forme de théière) est le signal d'alarme le plus critique : s'il s'allume en marche, arrêtez immédiatement.
Lire une viscosité : 5W-40
Chiffre "W" (Winter)La viscosité à froid. 5W = fluide jusqu'à -30°C. Plus ce chiffre est bas, mieux le moteur démarrera par grand froid.
Chiffre après le WLa viscosité à chaud (100°C). 40 = huile assez épaisse à température de fonctionnement. Protège mieux les moteurs sollicités.
⚠️ Vidange — règle d'orL'huile se dégrade avec le temps, même sans kilométrage : elle s'oxyde au contact de l'air, absorbe l'humidité ambiante et ses additifs (détergents, anti-usure, anti-mousse) s'épuisent progressivement. Une voiture qui ne roule pas a tout autant besoin d'une vidange annuelle. Respectez les deux critères : kilométrage ET durée (généralement 1 an ou 15 000 km). Une huile dégradée ne protège plus et peut former des dépôts bouchant les galeries.
13
De l'arbre aux roues
LA TRANSMISSION
La combustion produit une rotation de l'arbre moteur — nous l'avons vu dès le chapitre 01. Mais entre cet arbre et vos roues, il y a tout un système mécanique dont le rôle est double : transmettre cette puissance sans la gaspiller, et l'adapter (couple, vitesse) aux différentes situations de conduite. C'est la transmission.
L'embrayage
C'est un accouplement à friction progressif composé du volant moteur (lié au vilebrequin), du disque d'embrayage (lié à la boîte), et du plateau de pression qui les serre ou libère. En appuyant sur la pédale, on desserre le plateau, désolidarisant le moteur de la transmission.
La boîte de vitesses manuelle
Elle contient des paires de pignons d'engrenages de différents rapports. En première, on multiplie énormément le couple (idéal pour démarrer). En sixième, le rapport est direct ou surmultiplié : vitesse maximale, couple faible.
Rapport de transmission = Z_sortie / Z_entrée × rapport_pontDÉMULTIPLICATIONUn rapport de 3.5 : pour 3,5 tours de moteur, la roue fait 1 tour. Couple ×3.5, vitesse ÷3.5
Boîtes automatiques
🔄
Convertisseur de couple
Remplace l'embrayage dans les boîtes auto classiques. Couplage hydraulique par tourbillon de fluide. Doux mais avec des pertes.
🤖
Boîte DSG / PDK
Double embrayage. Deux boîtes imbriquées, une pour les rapports pairs, une pour les impairs. Changements en millisecondes.
♾️
CVT (variation continue)
Deux poulies à diamètre variable reliées par une courroie. Ratio infini, régime moteur constant à charge donnée.
Différentiel et transmission intégrale
Le différentiel permet aux roues d'un même essieu de tourner à des vitesses différentes dans les virages. Le différentiel à glissement limité (LSD) apporte une solidarité partielle entre les roues pour la motricité en sport ou hors-route.
La transmission intégrale (4x4) répartit la puissance entre le pont avant et arrière via un deuxième différentiel inter-ponts. Elle peut être permanente (Subaru Impreza) ou engageable. Améliore la motricité mais au prix du poids et de la consommation.
14
Préventif & Curatif
L'ENTRETIEN MOTEUR
Un moteur bien entretenu peut dépasser 500 000 km. Négligé, il peut tomber en panne à 100 000 km. L'entretien préventif coûte infiniment moins cher que les réparations curatives.
🛢️
Huile moteur
Niveau à vérifier mensuellement. Vidange tous les 10 000–15 000 km ou 1 an. Ne jamais rouler sous le niveau mini.
💧
Liquide de refroidissement
Niveau vase d'expansion à vérifier. Renouveler tous les 2 ans / 40 000 km. Utiliser uniquement l'antigel préconisé.
⬛
Filtre à air
Vérifier la couleur (noir = à changer). Remplacer tous les 15 000–30 000 km. Impacte directement la consommation.
⚡
Bougies d'allumage
Tous les 30 000 à 60 000 km (iridium). Des bougies usées augmentent la consommation et réduisent les performances.
⛓️
Courroie de distribution
Pièce de sécurité critique. Remplacer strictement selon les préconisations constructeur. Ne jamais dépasser l'intervalle.
🔵
Filtre à carburant
Protège les injecteurs des impuretés. Tous les 30 000 à 60 000 km. Critique sur les moteurs injection directe.
🔬
Sonde lambda
Durée de vie : 100 000 à 150 000 km. Une sonde défaillante provoque une consommation excessive, des ratés, un catalyseur abîmé et un voyant Check Engine. Peu coûteuse à remplacer, très coûteuse si on l'ignore (catalyseur à 500–1 500€).
Diagnostiquer les pannes courantes
Fumée blanche à l'échappement
En démarrage froid : normale (vapeur d'eau). En permanence ou en grande quantité : liquide de refroidissement brûle → suspect joint de culasse ou fissure bloc/culasse.
Fumée bleue
L'huile brûle dans les cylindres. Causes : segments usés, guides de soupapes défaillants, turbine qui fuit. Moteur âgé ou mal entretenu.
Fumée noire
Richesse excessive — trop de carburant. Injecteur défaillant, filtre à air bouché, sonde lambda défaillante (essence), FAP saturé (Diesel).
Voyant "Check Engine"
Code défaut mémorisé par le calculateur moteur. Ne pas ignorer. Un lecteur OBD2 (moins de 20€) permet de lire le code et d'orienter le diagnostic.
💡 Astuce proInvestissez dans un lecteur OBD2 bluetooth avant de passer chez le garagiste. Branché sur la prise diagnostique (sous le tableau de bord), il vous donne les codes défaut et les données en temps réel (température, richesse, avance). Vous comprendrez mieux le problème et ne vous laisserez pas avoir.
Moteurs modernes — nouvelles technologies
Les moteurs actuels intègrent des systèmes de plus en plus sophistiqués : Start&Stop (extinction automatique au feu rouge), calage variable des soupapes (VVT, VANOS, VTEC) pour optimiser la puissance et la consommation à tous les régimes, cylindres désactivables (V8 roulant en V4 en charge légère), cycle Miller/Atkinson sur les hybrides. La gestion électronique actuelle effectue des millions de calculs par seconde pour optimiser chaque injection, chaque allumage, chaque ouverture de soupape.
IV
Partie IV
LES ROUTES NON PRISES MOTEURS ALTERNATIFS
15
Les technologies qui ont osé penser différemment
MOTEURS ALTERNATIFS
L'histoire de l'automobile est jalonnée de technologies brillantes qui n'ont pas survécu pour des raisons économiques, environnementales ou tout simplement pratiques. Certaines reviennent sous des formes nouvelles. Tour d'horizon des moteurs qui ont failli changer le monde.
Moteur Wankel
Félix Wankel (NSU), 1957 · Popularisé par Mazda dès 1967
⟳ Résurrection hybride
Au lieu de pistons qui vont et viennent, le Wankel utilise un rotor triangulaire qui tourne excentriquement dans une chambre en forme d'épitrochoïde. Les trois sommets du rotor maintiennent en permanence une étanchéité contre la paroi, créant trois chambres qui parcourent successivement les 4 temps du cycle — une explosion tous les tiers de tour, soit 3 fois plus souvent qu'un monocylindre 4 temps.
// Animation — Principe du moteur Wankel
Le rotor triangulaire tourne excentriquement — ses 3 sommets maintiennent l'étanchéité, créant 3 chambres qui parcourent les 4 temps simultanément

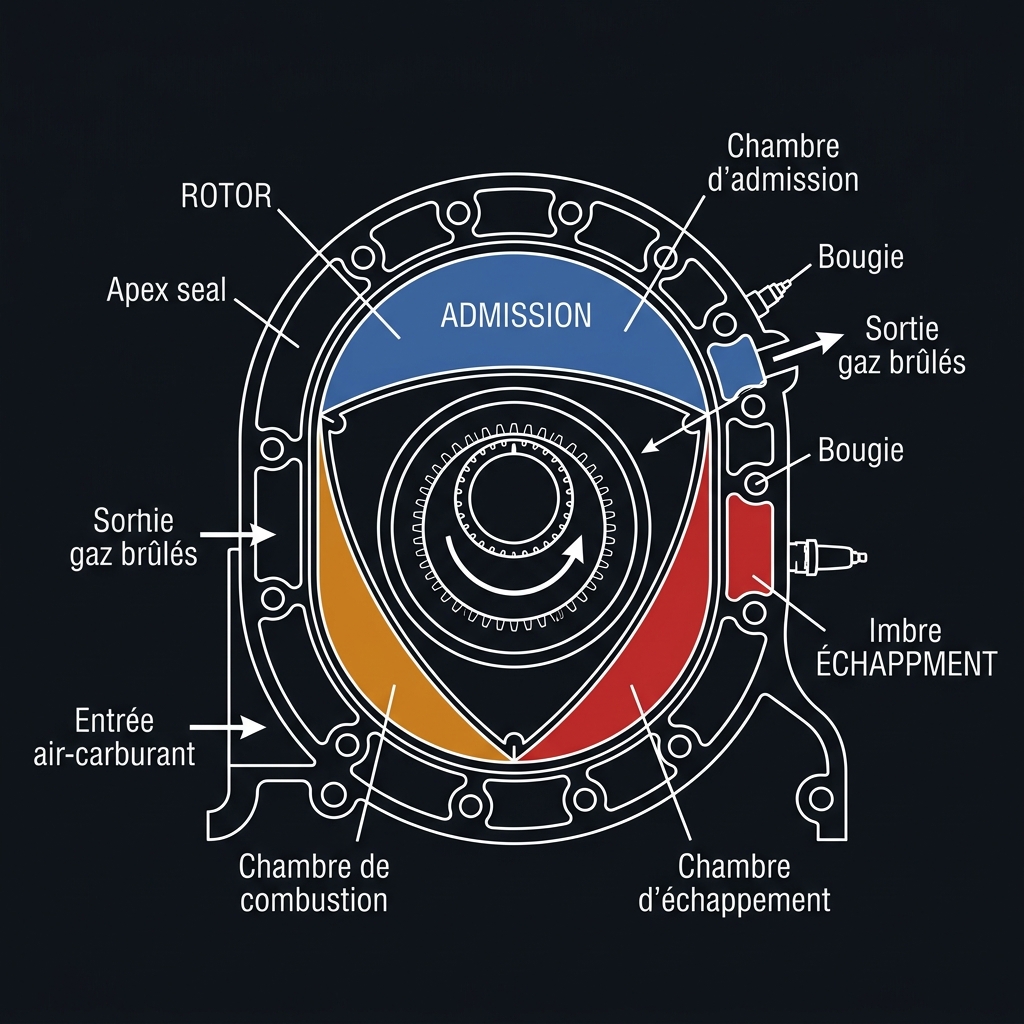

▲ Rotor Wankel dans sa chambre épitrochoïdale — 3 chambres simultanées (admission, combustion, échappement)
Le moteur Wankel n'a pas de soupapes, pas de bielles, pas de vilebrequin complexe. Il tourne à des régimes stratosphériques avec une douceur soyeuse. La Mazda RX-7 avec son 13B twin-rotor est considérée comme l'une des voitures les plus communicatives jamais construites.
Avantages
Taille et poids réduits (un 1.3L Wankel tient dans un tiers de l'espace d'un L4 équivalent)
Pratiquement aucune vibration
Haut régime naturel (jusqu'à 9 000 tr/min)
Centre de gravité très bas
Pas de cliquetis possible
Sonorité unique, très appréciée des passionnés
Inconvénients
Étanchéité des apex seals — talon d'Achille historique
Consommation d'huile délibérée (injection d'huile sur les apex)
Normes Euro 6 pratiquement impossibles à respecter
Faible couple à bas régime
Verdict : Abandonné en série en 2012 avec la fin de la RX-8. Mais en 2023, Mazda ressuscite le Wankel dans la MX-30 R-EV — non comme moteur de traction, mais comme générateur électrique. Son régime constant, sa compacité et son absence de vibrations en font un générateur idéal. La révolution par la porte de service.
Turbine à Gaz Automobile
Rover JET1 (1950), Chrysler Turbine Car (1963), Lotus 56 F1 (1971)
✕ Abandonné
Dans les années 50–70, plusieurs constructeurs explorèrent sérieusement la turbine à gaz comme moteur automobile. Le principe : de l'air est comprimé, du carburant est injecté et brûlé en continu, les gaz chauds font tourner une turbine qui entraîne les roues via un réducteur.
Chrysler alla jusqu'à produire 55 voitures turbines en 1963 et les prêta à des familles américaines pendant 3 ans. Les avantages étaient réels : fonctionnement avec presque n'importe quel carburant (essence, kérosène, alcool, huile de tournesol — pas une légende), aucun démarrage à froid difficile, peu de pièces mobiles.
Avantages
Omnivore — fonctionne avec presque tout carburant liquide
Très peu de pièces mobiles = fiabilité potentielle
Puissance/poids excellent
Démarrage instantané même par grand froid
Inconvénients
Rendement catastrophique à charge partielle (usage ville)
Temps de réponse aux accélérations (turbo lag massif)
Gaz d'échappement brûlants — dangereux en ville
Coût de fabrication très élevé (céramiques, alliages spéciaux)
Verdict : La turbine fonctionne mieux à régime constant élevé — l'opposé de l'usage urbain. Les 55 Chrysler furent détruites (sauf 9 préservées en musées) — décision commerciale, non technologique. Mais les ingénieurs modernes regardent ce concept avec intérêt pour les véhicules lourds à régime constant.
Moteur à Vapeur Automobile
Stanley Steamer (1897–1924), Doble (1924), White Steam Car
✕ Abandonné
Avant que l'essence s'impose, la vapeur était le principal concurrent. En 1906, une Stanley Steamer battit le record de vitesse sur terre à 205 km/h. Les voitures à vapeur étaient silencieuses, puissantes, et fonctionnaient avec presque n'importe quel combustible.
La Doble de 1924 produisait 1 000 Nm de couple dès le démarrage — mieux que beaucoup de voitures modernes. Elle pouvait rouler 2 400 km avec un plein d'eau, la recondensant en continu. Le problème : le démarrage prenait 20 minutes pour chauffer la chaudière (réduit à 30 secondes par Doble).
Avantages
Couple colossal dès 0 tr/min — pas de boîte de vitesses nécessaire
Silencieux, doux
Omnivore en combustible
Technologie déjà maîtrisée au début du XXe siècle
Inconvénients
Temps de chauffe (partiellement résolu par Doble)
Chaudière sous pression — risque d'explosion
Masse élevée du système eau + chaudière + condenseur
Ford T moins chère → victoire économique du thermique
Verdict : La vapeur fut tuée économiquement, pas techniquement. La Ford T à 260$ contre 2 000$+ pour une Doble. Mais les ingénieurs modernes regardent ce concept avec intérêt — les moteurs Rankine à vapeur reviennent comme systèmes de récupération de chaleur dans les camions hybrides (BMW avait un projet "Turbosteamer").
Moteur Stirling
Robert Stirling, 1816 · Exploré par Philips, Ford, NASA
◈ Niche / Recherche
Le moteur Stirling est un moteur à combustion externe — la chaleur est appliquée de l'extérieur sur un gaz enfermé (hélium ou hydrogène). Le gaz se dilate au chaud et se contracte au froid, déplaçant des pistons dans un cycle fermé. Théoriquement, il peut atteindre le rendement de Carnot — le maximum thermodynamiquement possible.
Ford investit massivement dans les années 1970 pour développer un Stirling automobile — les résultats étaient prometteurs. Philips fabriqua des Stirling pour des applications militaires (silencieux, indétectables thermiquement). La NASA l'utilise pour des générateurs spatiaux.
Avantages
Rendement théorique maximal (cycle de Carnot)
Fonctionne avec n'importe quelle source de chaleur (solaire, nucléaire, biomasse)
Extrêmement silencieux, zéro vibration
Peu d'émissions (combustion externe continue et contrôlée)
Longue durée de vie
Inconvénients
Temps de montée en température (pas de réponse instantanée)
Puissance massique faible — moteur lourd et volumineux
Échangeurs de chaleur complexes et coûteux
La réponse aux variations de charge est lente
Jamais abouti commercialement en automobile
Verdict : Le Stirling est souvent décrit comme "le meilleur moteur qui n'a jamais réussi". Son incapacité à répondre rapidement aux variations de charge le disqualifie pour la traction directe. Mais il connaît une renaissance dans les sous-marins (AIP), les générateurs solaires concentrés et la géothermie.
Moteur 2 Temps à Injection Directe
Orbital Engine Company (Australie), années 1990–2000
◈ Applications spécialisées
Le principal défaut du 2 temps traditionnel est la perte de mélange frais à l'échappement lors du transfert. Orbital Engine Company développa un 2 temps à injection directe d'air-carburant comprimé résolvant ce problème — le carburant n'est injecté qu'une fois les lumières d'échappement fermées.
Ford, GM et d'autres investirent massivement. Un moteur Orbital 3-cyl 1.2L développait 75 ch avec une consommation et des émissions comparables à un 4 temps — dans un moteur deux fois plus léger et compact. Ford équipa même des prototypes de Fiesta avec ce moteur.
Avantages
Puissance/poids exceptionnel
Émissions réduites vs 2 temps classique
Mécanique simple (pas de soupapes)
Très compact — utilisé sur les hors-bords et ULM
Inconvénients
Complexité du système d'injection à air comprimé
Normes Euro 4+ impossibles sans catalyseur complexe
Consommation d'huile résiduelle
Les normes antipollution ont tué le projet auto
Verdict : Les normes Euro 3 de 2000 ont sonné le glas du projet automobile. Orbital s'est reconcentré sur les moteurs hors-bord et les drones. La technologie d'injection directe qu'il a contribué à développer est ironiquement aujourd'hui universelle… sur les moteurs 4 temps.
Dans un moteur à pistons opposés, deux pistons partagent un même cylindre sans culasse — ils se font face et se compriment mutuellement. La chambre de combustion se forme entre les deux têtes de pistons au PMH. Ce concept élimine la culasse (source majeure de pertes thermiques) et les soupapes.
Les moteurs Junkers Jumo 205 propulsaient les hydravions Dornier Do 18 durant la WWII. Le camion Commer TS3 utilisait ce principe dans les années 1950–1970. Achates Power (San Diego) a relancé ce concept avec une injection moderne pour les poids lourds et la défense.
Avantages
Pas de culasse = -30% de pertes thermiques par les parois
Rendement thermique potentiellement le plus élevé de tous les moteurs à pistons
Pas de soupapes = moins de pièces, plus simple
Couple massique excellent
Inconvénients
Géométrie complexe — deux vilebrequins à synchroniser
Lubrification difficile (pistons souvent horizontaux)
Gestion des lumières d'admission/échappement délicate
Pas encore en production automobile de masse
Verdict : Achates Power a publié des résultats de 50% de rendement thermique sur banc — contre 45% pour les meilleurs diesels actuels. L'armée américaine finance activement la recherche. Ce moteur pourrait être le diesel le plus efficace jamais construit.
Moteur Libre à Pistons (Free Piston)
Toyota, Volvo, Infras (recherche active 2010–2020s)
◈ Recherche avancée
Le moteur libre à pistons n'a pas de vilebrequin. Les pistons rebondissent librement entre deux chambres de combustion, générant directement de l'électricité via un alternateur linéaire intégré sur l'axe du piston. C'est un moteur-générateur linéaire.
Toyota a présenté un prototype en 2014. Le rendement théorique dépasse le 4 temps conventionnel car le taux de compression est variable et s'adapte automatiquement à la charge — le piston rebondit plus ou moins loin selon l'énergie libérée.
Avantages
Taux de compression variable automatiquement
Conversion directe thermique → électrique (pas de vilebrequin)
Rendement potentiel > 50%
Compatibilité naturelle avec l'hybridation
Fonctionnement multi-carburants
Inconvénients
Contrôle de la combustion extrêmement complexe
Pas de sortie mécanique directe (que électrique)
Vibrations linéaires sans vilebrequin à équilibrer
Aucune production en série à ce jour
Verdict : Le moteur libre à pistons est le candidat idéal pour un prolongateur d'autonomie dans un véhicule électrique à grande autonomie. Il produit de l'électricité avec un rendement supérieur aux générateurs conventionnels. La complexité du contrôle reste le verrou principal. Attendez-le dans des véhicules commerciaux hybrides d'ici 2030.
16
Vérifiez ce que vous avez retenu
RÉVISION & QUIZ
L'essentiel du cours en 12 points
Si vous ne deviez retenir qu'une page de tout ce cours, ce serait celle-ci. Chaque point renvoie à un chapitre — en cas de doute, remontez-y avant de faire le quiz.
Un moteur thermique convertit l'énergie chimique en mouvement — avec un rendement de 30 à 45 % seulement : le reste part en chaleur.
Combustion parfaite essence : 14,7 kg d'air pour 1 kg de carburant (λ = 1). La sonde lambda corrige l'injection en permanence autour de cette cible.
Cycle 4 temps : admission → compression → combustion-détente → échappement. Un seul temps sur quatre produit de l'énergie.
Le 2 temps fait un cycle complet par tour : plus simple et léger, mais lubrification par mélange huile-essence et pollution élevée.
Essence = allumage par étincelle (bougie) ; Diesel = auto-inflammation par compression (taux 14 à 23:1, pas de bougie d'allumage).
Le cliquetis est une auto-inflammation incontrôlée du mélange essence — combattu par l'indice d'octane et la gestion de l'avance à l'allumage.
Cylindrée : V = π/4 × alésage² × course × nombre de cylindres. Elle mesure un volume, pas une puissance.
Alésage > course (oversquare) = haut régime et puissance ; course > alésage (undersquare) = couple à bas régime.
Puissance = couple × régime / 9 549. Le couple vous pousse dans le siège, la puissance fixe la vitesse de pointe.
Le turbo recycle l'énergie des gaz d'échappement pour comprimer l'air d'admission : plus d'air = plus de carburant brûlable = plus de puissance.
Refroidissement et lubrification sont vitaux : une huile 5W-40 reste fluide à froid (5W) et protectrice à chaud (40).
L'entretien préventif (huile, distribution, refroidissement) coûte toujours moins cher que la panne qu'il évite.
Quiz de vérification — 10 questions
Cliquez sur une réponse : la correction et l'explication apparaissent immédiatement. Objectif : 8/10 minimum.
Dans quel ordre se déroulent les quatre temps du cycle ?
On aspire le mélange (admission), on le comprime, on l'enflamme (le seul temps moteur !), puis on évacue les gaz brûlés. Moyen mnémotechnique : « A-C-C-É ».
Quel est le rapport air/carburant stœchiométrique de l'essence ?
14,7:1 est LE chiffre à retenir pour l'essence (9,8:1 correspond à l'E85). À ce dosage, tout le carburant brûle et tout l'oxygène est consommé : λ = 1.
Un lambda λ = 0,85 signifie que le mélange est…
λ < 1 = moins d'air que nécessaire = mélange riche. C'est l'enrichissement utilisé à pleine charge pour le couple maximum, au prix de la consommation.
Comment le carburant s'enflamme-t-il dans un moteur Diesel ?
Le Diesel comprime l'air à 14–23:1, ce qui le porte à plus de 500 °C. Le gazole injecté s'enflamme spontanément. Les bougies de préchauffage n'aident qu'au démarrage à froid — ce ne sont pas des bougies d'allumage.
Qu'est-ce que le cliquetis ?
Le mélange s'enflamme tout seul avant ou pendant la combustion normale, créant des ondes de choc destructrices. L'indice d'octane du carburant et le capteur de cliquetis du calculateur servent à l'éviter.
Un 4 cylindres avec un alésage de 82 mm et une course de 86 mm a une cylindrée d'environ…
V = π/4 × 8,2² × 8,6 × 4 ≈ 1 817 cm³ ≈ 1,8 L. Ce sont les valeurs par défaut du calculateur interactif du chapitre 06 — retournez-y pour expérimenter.
Un moteur « oversquare » (alésage supérieur à la course) favorise…
Course courte = vitesse de piston plus faible à régime égal = le moteur peut tourner plus vite, donc produire plus de puissance. La longue course (undersquare) favorise au contraire le couple à bas régime.
Quel est le rôle du turbocompresseur ?
Les gaz d'échappement font tourner une turbine, qui entraîne un compresseur gavant le moteur en air. Plus d'air = plus de carburant brûlable = plus de puissance, à cylindrée égale. C'est de l'énergie récupérée qui serait sinon perdue.
Sur une huile 5W-40, que signifie le « 5W » ?
5W = comportement à froid (plus le chiffre est bas, plus l'huile reste fluide au démarrage hivernal) ; 40 = viscosité à chaud (100 °C). Une bonne huile doit protéger dans les deux situations.
Deux moteurs ont le même couple maximal de 200 Nm, mais l'un l'atteint à 2 000 tr/min et l'autre à 6 000 tr/min. Lequel développe le plus de puissance à son régime de couple maxi ?
P = C × N / 9 549 : à couple égal, la puissance est proportionnelle au régime. 200 × 2 000 / 9 549 ≈ 42 kW contre 200 × 6 000 / 9 549 ≈ 126 kW. C'est toute la différence entre un Diesel coupleux et un moteur sportif.
Score : 0 / 10Répondez aux questions pour suivre votre progression
